Componenti, funzioni e condizioni di guasto dei sistemi di preriscaldamento di nuova generazione.

In un sistema di preriscaldo-incandescenza le caratteristiche essenziali sono: la durata di pre-incandescenza estremamente ridotta in tutte le condizioni per assicurare l'avviamento del motore in pochi secondi; la temperatura di esercizio continuativa delle candelette di riscaldamento di circa 1.000°C in tutte le condizioni di esercizio.

Nei sistemi di preriscaldamento di vecchia generazione costituiti da centralina gestione motore Diesel, relè (o "centralina") di preriscaldo, candelette di preriscaldo, la corrente di carico delle candelette viene inserita/disinserita tramite il relè di preriscaldo temporizzato.


Nei moderni sistemi di preriscaldamento le candelette vengono azionate a modulazione di ampiezza di impulsi (PWM). In questi nuovi sistemi, ogni candeletta è direttamente collegata con uno specifico stadio finale di potenza presente nella "centralina candelette" (quindi non riceve la tensione batteria per l'effetto della chiusura del relè come nei precedenti sistemi).

Il vantaggio di utilizzare un comando di potenza PWM è legato alla possibilità di poter modificare la tensione effettiva (tensione utile) sulle candelette, che permette di tenere la temperatura di queste ultime a circa 1.000°C durante tutte le condizioni di esercizio del motore.

Il sistema permette anche una diagnosi individuale di ogni singolo circuito di incandescenza.



IL SISTEMA


I nuovi sistemi di preriscaldamento sono costituiti da:

- centralina gestione motore Diesel

- centralina elettronica (modulo) preriscaldo

- nuove candelette di preriscaldamento (ad "avvio rapido" e prestazioni ottimizzate).

Viene dunque eliminata la classica "scatola" contenente il relè di preriscaldo.

Le nuove candelette richiedono circa il 60% in meno di energia per raggiungere la temperatura di circa 1.000°C che garantisce minori "sollecitazioni" sull'impianto elettrico di bordo.

Le principali differenze rispetto ai "vecchi" sistemi sono:

a) l'azionamento delle candelette anche dopo la fase di avviamento del motore. Il comando è in PWM e spazia tra i 5,3 e i 7,8 Volt;

b) la funzione del relè di potenza viene sostituita da stadi finali elettronici (con l'impiego di Mosfet) presenti in una nuova "centralina elettronica (o modulo) candelette";

c) è prevista una modalità di "emergenza" del comando di preriscaldo;

d) impiego di candelette "rapide" di nuova generazione;

e) circuiti di alimentazione candelette separati e diagnosticabili individualmente.



COMPONENTI


- candelette di nuova generazione

- centralina elettronica

- interfaccia verso centralina gestione motore

- linee e collegamenti.



CENTRALINA INCANDESCENZA/PRERISCALDO


La centralina - modulo preriscaldo (diagnosticabile) comunica con la gestione motore tramite una interfaccia bi-direzionale.

La "scatola" della centralina preriscaldo è generalmente costituita da una "lastra" di alluminio (funge da dissipatore per i Mosfet di potenza) e da un involucro in plastica. Il circuito è incollato all'interno sulla piastra base.

La sua costruzione può prevedere il montaggio "diretto" anche sul motore. In questo caso si ha il vantaggio di collegamenti elettrici di potenza verso le candelette più corti (minori cadute di tensione e quindi maggiore efficienza termica delle candelette).

La potenza termica delle candelette è regolata dalla centralina di gestione motore in base a determinate condizioni di esercizio (temperatura motore, regime e carico motore, ecc.) e trasmessa sulla linea bi-direzionale alla centralina preriscaldo; quest'ultima converte la richiesta e trasmette alla centralina motore le informazioni di stato e di autodiagnosi.

AZIONAMENTO CANDELETTE


La centralina preriscaldo riceve la richiesta di incandescenza (detta "profilo" di azionamento) dalla centralina motore e "modula" i Mosfet di potenza.

Nell'esercizio temporizzato le candelette non vengono tutte inserite e disinserite contemporaneamente, ma in successione. Questo per scongiurare disturbi nella rete elettrica di bordo che si manifestano all'inserimento/disinserimento di carichi elettrici elevati (sono in gioco fino a 120 Ampere).



NUOVE CANDELETTE

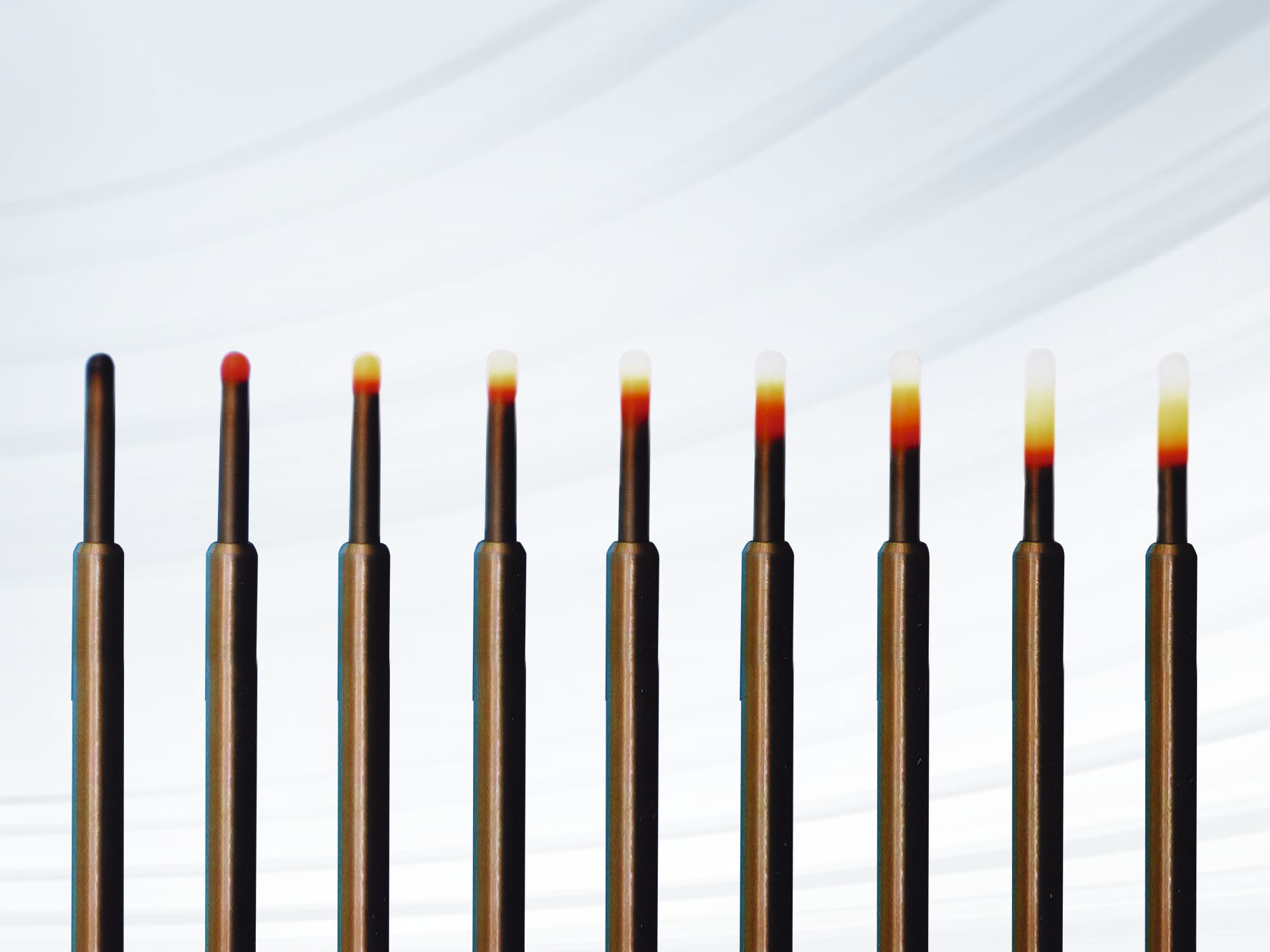

Le candelette "ad avviamento rapido" sono ottimizzate per funzionare con minori correnti e "reagire" in tempi minori (a parità di corrente assorbita). In queste nuove candelette si riscalda solo la punta dell'elemento termico (GRS) che "sporge" in camera di combustione.



DIAGNOSI


La diagnosi delle centraline di preriscaldo di nuova generazione avviene attraverso la centralina di gestione motore. Ogni circuito di incandescenza è diagnosticabile individualmente.



FUNZIONI DI INCANDESCENZA


1) Incandescenza in avviamento: nella fase di avviamento le candelette vengono brevemente alimentate (circa 1-2 secondi) con la tensione di bordo. Questo è sufficiente per portare le candelette a circa 1.000°C. Successivamente la tensione viene ridotta grazie al pilotaggio in PWM a circa 5,3 Volt (tale valore di tensione è sufficiente per tenere le candelette a temperatura di esercizio).

2) Incandescenza di diagnosi: in modalità "incandescenza di diagnosi" tutte le candelette vengono pilotate alla minima potenza. Il comando "diagnosi" è attivabile dal tecnico di officina nella diagnosi attiva della centralina motore: questa avvia un'alimentazione delle candelette (max 3 minuti) non in PWM (tensione costante ridotta) per permettere al tecnico di officina di effettuare verifiche e controlli.

3) Incandescenza di emergenza: in caso di comunicazione tra centralina motore e centralina preriscaldo viene attivata (a partire dall'inserimento del morsetto +15) un'alimentazione delle candelette di "emergenza", indipendente dalle condizioni di funzionamento del motore, in modalità ridotta.

CONDIZIONI DI LAVORO DEL SISTEMA E CONDIZIONI DI GUASTO


a) Stadi finali difettosi: se uno (o più) stadi finali della centralina preriscaldo sono in avaria, si ha la memorizzazione di uno (o più) codici errore nella centralina gestione motore.

Se uno stadio finale è in corto, la relativa candeletta funge da "fusibile" bruciandosi nel giro di pochi secondi, evitando la scarica della batteria (e non solo). Attenzione quindi quando si trova una candeletta interrotta (potrebbe essere bruciata per un corto del finale).

b) Circuito di carico aperto: viene memorizzato il codice guasto relativo al ramo (uno o più) interessato.

c) Corto circuito su linea candeletta: viene disattivato il Mosfet della linea interessata e viene memorizzato il relativo codice errore.

Dopo un intervallo di tempo prestabilito, la centralina preriscaldo tenta un nuovo comando PWM sul circuito in precedenza inibito a seguito del corto: se il corto è ancora presente il circuito viene inibito definitivamente (fino al successivo Key-On dopo lo spegnimento del motore). Se il corto non è più presente (ad esempio corti accidentali provocati dalla linea di alimentazione della candeletta) viene normalmente pilotata la candeletta (rimane comunque in memoria l'errore relativo al corto circuito verificatosi).

d) Superamento soglia di temperatura interna centralina preriscaldo: viene costantemente sorvegliata la temperatura interna del modulo centralina preriscaldo tramite una termocoppia (NTC) montata direttamente sul circuito stampato. Al superamento della soglia dei 120°C viene disattivato il pilotaggio di tutti gli stadi finali di comando candelette e viene memorizzato l'errore "Sovratemperatura".

e) Protezione sovratensioni: in caso sul morsetto +30 del modulo centralina preriscaldo la tensione superi quella massima di sorveglianza, vengono disattivati i finali. La centralina rimane "integra" e riprende il suo normale funzionamento non appena la tensione rientra nel range nominale.

f) Mancanza di alimentazione o sottotensione: in caso sul morsetto +30 del modulo centralina preriscaldo la tensione scenda rispetto a quella minima ammessa (o sia del tutto assente), la centralina motore registra l'errore "circuito aperto" (che non si riferisce alla sorveglianza delle singole candelette).

g) Mancanza di comunicazione con ECU motore: se viene registrata l'assenza di comunicazione durante la fase di avviamento, viene attivata automaticamente la funzione di "preriscaldo di emergenza" descritta in precedenza.

Se viene registrata - da parte della centralina preriscaldo - l'assenza di comunicazione con la centralina motore durante i primi 33 secondi di funzionamento del motore (in questo lasso di tempo vengono "lanciati" dalla centralina motore 4 segnali di sincronizzazione), viene disattivata la gestione del preriscaldo.
