Il freno di stazionamento elettrico non funziona? Potrebbe anche essere un problema di ossidazione di un connettore…

La Renault Scenic III X-Mod 1.5 dCi è una monovolume compatta, versatile e spaziosa (è capace di un bagagliaio fino a 1.800 litri circa). Il motore è il classico diesel 1.5 dCi da 110 cv abbinato al cambio automatico EDC a doppia frizione, che offre consumi contenuti (circa 4.7 l/100 km e 124 g/km CO₂) e una velocità massima di circa 180 km/h.

Questa versione combina efficienza, praticità e una guida fluida nel traffico quotidiano.

Freno di stazionamento elettrico, come funziona

Tra le prime ad averlo, il freno di stazionamento elettrico (EPB) della X-Mod è un sistema che sostituisce completamente la tradizionale leva manuale con un comando elettrico gestito da una centralina dedicata. L’attivazione avviene tramite un pulsante sul tunnel centrale oppure automaticamente in determinate condizioni, ad esempio allo spegnimento del motore o con la classica situazione del cambio automatico in posizione P.

Il sistema agisce sui freni posteriori tramite attuatori elettrici che tendono i tiranti delle ganasce, garantendo una forza costante e ottimizzata. In fase di partenza, il freno si disinserisce in modo automatico quando vengono rilevate accelerazione e coppia sufficienti, migliorando comfort e sicurezza anche in salita grazie all’integrazione con l’Hill Start Assist.

Guasti comuni all’EPB

I guasti più comuni riguardano proprio la componente elettromeccanica. Con il tempo possono usurarsi gli attuatori o il meccanismo di tensionamento, causando difficoltà nel rilascio o nell’inserimento del freno.

Sono frequenti anche anomalie elettriche dovute a cablaggi, connettori ossidati o sensori che inviano segnali errati alla centralina, generando messaggi di errore sul quadro strumenti.
In alcuni casi il problema è software e richiede una diagnosi e un reset con strumentazione specifica. Ma non nel caso che si vuole descrive, più particolare.

Indagine e risoluzione di un guasto particolare

La vettura mostra la seguente dicitura sul display: anomalia freno di stazionamento.
In tale situazione i motorini non danno segni di vita, né con rispettivo pulsante di azionamento né da attivazione con strumentazione diagnostica. La centralina EPB non risponde inoltre alle richieste di diagnosi, rendendo impossibile la lettura di eventuali codici guasto e dei parametri di funzionamento.

Data la mancanza di qualsiasi tipo di comunicazione con l’EPB, è buona norma procedere al controllo di alimentazioni e masse della centralina stessa.
La verifica ben presto porta ad appurare l’assenza delle due alimentazioni principali +30. Tali positivi diretti (di colore rosso) non sono da confondere con i sottochiave, che in Renault sono generalmente di colore giallo.

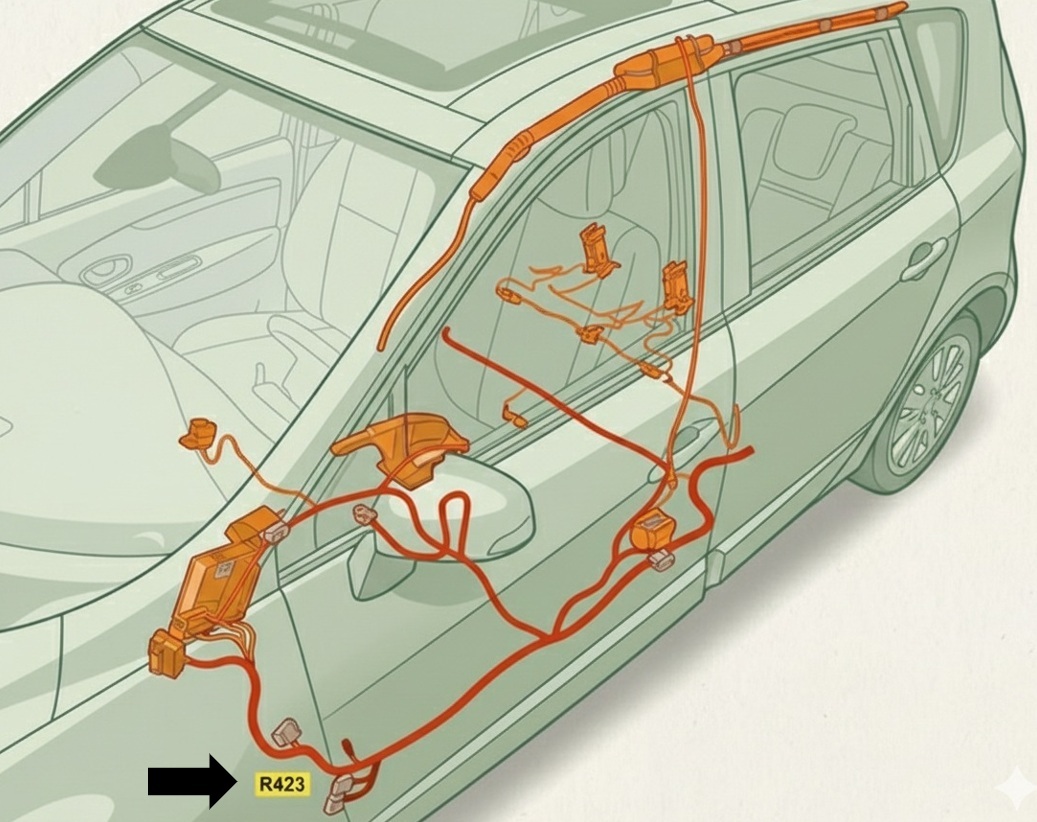

Escludendo danni ai fusibili a protezione delle linee di alimentazione, la fonte del problema risiede ancora una volta nel cablaggio. Per la precisione, il responsabile è il connettore intermedio R423 (così come descritto da schema elettrico originale), ubicato nel battitacco lato guida dove passavano appunto i fili di alimentazione della centralina EPB (vedi figura 1 in Photogallery).

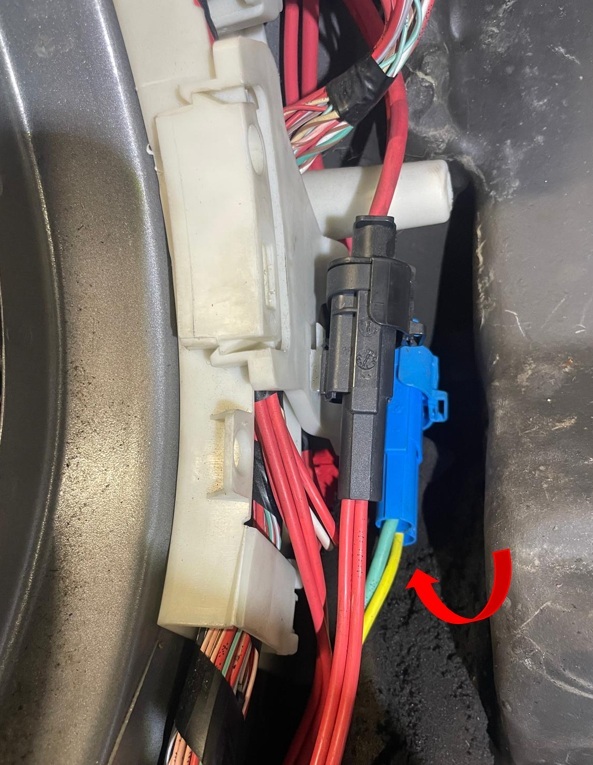

A primo impatto, quando si smonta il battitacco, ci sono due connettori a vista che possono trarre in inganno ma nessuno dei due è quello incriminato. Quest’ultimo infatti si trova al di sotto degli altri due connettori, richiedendo un po’ più di ricerca. È posto nei pressi della curvatura dello sportello (vedi foto 2 in Photogallery).

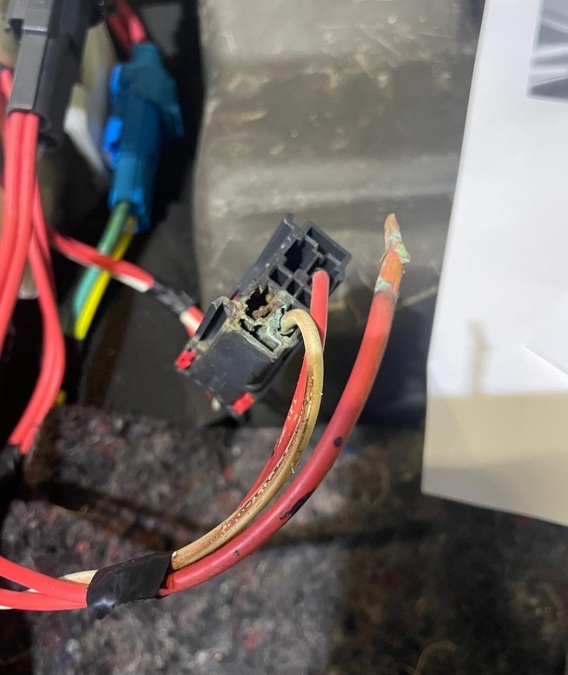

Dopo un controllo visivo, è evidente la presenza di un’abbondante ossidazione sul connettore (presente anche sui i cavi di alimentazione menzionati precedentemente), la quale evidentemente causa l’interruzione del circuito ed esclude completamente l’alimentazione in centralina EPB.
